Dans le domaine de la construction de pipelines et du transport des fluides, les normes API jouent un rôle central dans l'assurance de la sécurité, de la fiabilité et de l'efficacité des systèmes qui transmettent l'huile, le gaz et d'autres fluides. Parmi ces normes, l'API 5L se distingue comme une spécification fondamentale pour la fabrication et la fourniture de tuyaux en acier . Cet article plonge dans les subtilités de l'API 5L, sa signification et son application dans l'industrie.
L'American Petroleum Institute (API) est une autorité de premier plan dans l'établissement de normes pour l'industrie pétrolière et gazière. L'API 5L est une spécification qui décrit les exigences pour la fabrication de tuyaux en acier adaptés au transport du pétrole et du gaz naturel. Ces tuyaux font des composants intégraux dans les systèmes de pipelines, garantissant le mouvement sûr et efficace des fluides sur de longues distances.

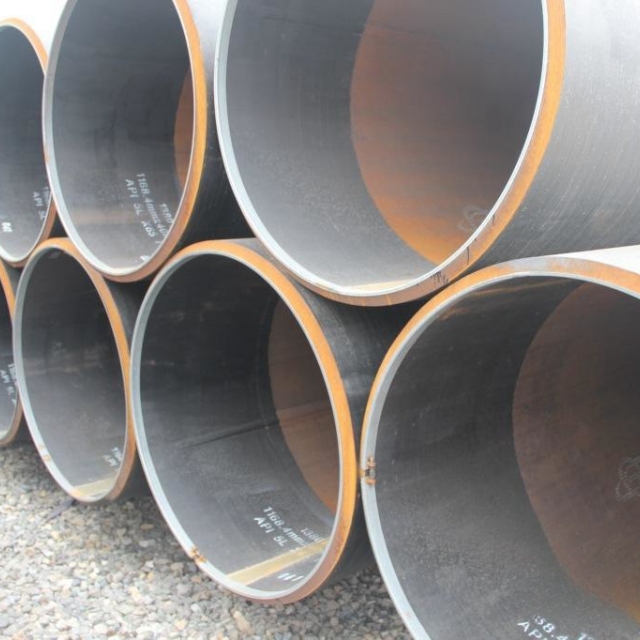

tuyaux API 5L API 5L couvrent les tuyaux en acier sans couture et soudés dans divers grades et tailles. La spécification est conçue pour répondre aux divers besoins de l'industrie, en fournissant des directives qui garantissent que les tuyaux répondent aux propriétés mécaniques nécessaires, aux exigences de composition chimique et à test. La norme s'applique aux tuyaux utilisés dans le transport du pétrole et du gaz naturel, garantissant leur intégrité et leurs performances dans diverses conditions environnementales.
L'API 5L catégorise les tuyaux en acier en différentes grades, chacun indiqué par une désignation spécifique. Les notes les plus courantes comprennent:
Grade B : une note standard adaptée aux applications à usage général.
X42, x46, x52, x56, x60, x65, x70, x80 : grades avec une limite d'élasticité croissante, adaptée aux applications plus exigeantes.
Le 'x ' dans ces grades indique la limite d'élasticité minimale dans des milliers de psi. Par exemple, X52 a une limite d'élasticité minimale de 52 000 psi.
L'API 5L définit deux niveaux de spécification du produit:
PSL1 : qualité standard pour le tuyau de ligne.
PSL2 : qualité améliorée avec des exigences de test supplémentaires.
Le choix entre PSL1 et PSL2 dépend des exigences spécifiques du projet de pipeline, y compris les conditions environnementales et les normes réglementaires.
La fabrication de tuyaux en acier sous API 5L implique divers processus, notamment:
Fabrication sans couture : implique la formation du tuyau à partir d'une billette solide sans soudage.
Fabrication soudée : implique la formation du tuyau en soudant les bords d'une bande plate.
Chaque processus de fabrication a ses avantages et est sélectionné en fonction des exigences de l'application, telles que la notation de la pression et la taille du tuyau.
Pour assurer la qualité et l'intégrité des tuyaux en acier , l'API 5L oblige divers tests et inspections, notamment:
Test hydrostatique : pour vérifier la capacité du tuyau à résister à la pression interne.
Test non destructif (NDT) : méthodes comme les tests de particules ultrasoniques et magnétiques pour détecter les défauts internes et en surface.
Analyse chimique : pour vérifier la composition chimique de l'acier.
Test mécanique : y compris les tests de traction pour évaluer la résistance et la ductilité du tuyau.
Ces tests garantissent que les tuyaux répondent aux normes nécessaires pour leurs applications prévues.
Les tuyaux en acier API 5L sont utilisés dans diverses applications, notamment:
Transport de pétrole et de gaz : pour le transport du pétrole brut, du gaz naturel et des produits raffinés.
Systèmes de distribution de l'eau : dans les réseaux d'approvisionnement en eau municipaux et industriels.
Applications structurelles : dans les projets de construction et d'infrastructure.
La polyvalence des tuyaux API 5L les rend adaptés à un large éventail d'industries et d'applications.
Les normes API 5L sont cruciales pour assurer la qualité et la fiabilité des tuyaux en acier utilisés dans le transport du pétrole et du gaz naturel. En adhérant à ces normes, les fabricants et les opérateurs peuvent assurer l'innocuité et l'efficacité de leurs systèmes de pipeline. Comprendre les spécifications, les notes et les exigences de l'API 5L est essentiel pour toute personne impliquée dans la conception, la fabrication ou le fonctionnement des systèmes de pipeline.
Q1: Quelle est la différence entre PSL1 et PSL2 dans API 5L?
PSL1 est la qualité standard pour le tuyau de ligne, tandis que PSL2 offre une qualité améliorée avec des exigences de test supplémentaires. Les tuyaux PSL2 sont généralement utilisés dans des applications plus exigeantes.
Q2: Les tuyaux API 5L peuvent-ils être utilisés pour les applications offshore?
Oui, les tuyaux API 5L peuvent être utilisés dans les applications offshore, à condition qu'elles répondent aux exigences supplémentaires spécifiées à l'annexe J de la norme API 5L.
Q3: Quelle est la signification des 'x ' dans les grades API 5L?
Le 'x ' désigne la limite d'élasticité minimale dans des milliers de psi. Par exemple, x52 indique une limite d'élasticité minimale de 52 000 psi.
Q4: Y a-t-il différentes épaisseurs de paroi disponibles pour les tuyaux API 5L?
Oui, les tuyaux API 5L sont disponibles dans diverses épaisseurs de paroi, classées par des horaires tels que SCH 10, SCH 40 et SCH 80, pour répondre à différentes exigences de pression et de résistance.
Q5: Comment puis-je déterminer la note API 5L appropriée pour mon projet?
La sélection de la note appropriée dépend de facteurs tels que la pression de fonctionnement, les conditions environnementales et les exigences réglementaires. La consultation avec un ingénieur ou se référant aux spécifications de l'API 5L peut aider à faire le bon choix.
